Topologias

Conceito de Topologia

A topologia de rede é o canal no qual o meio de rede está conectado aos computadores e outros componentes de umarede de computadores.Essencialmente, é a estrutura topológica da rede, e pode ser descrito física ou logicamente. Há várias formas nas quais se podem organizar a interligação entre cada um dos nós (computadores) da rede.

Existem duas categorias básicas de topologias de rede:

Topologia física

Topologia lógica

Topologias Físicas

A topologia física pode ser representada de várias maneiras e descreve por onde os cabos passam e onde as estações, os nós, roteadores e gateways estão localizados.

As mais utilizadas e conhecidas são as topologias do tipo estrela, barramento e anel.

Barramento

Esta topologia é bem comum e possui alto poder de expansão. Nela, todos os nós estão conectados a uma barra que é compartilhada entre todos os processadores, podendo o controle ser centralizado ou distribuído. O meio de transmissão usado nesta topologia é o cabo coaxial.

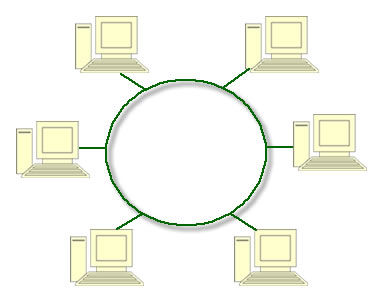

Anel ou Ring

A topologia em anel utiliza em geral ligações ponto-a-ponto que operam em um único sentido de transmissão. O sinal circula no anel até chegar ao destino. Esta topologia é pouco tolerável à falha e possui uma grande limitação quanto a sua expansão pelo aumento de "retardo de transmissão" (intervalo de tempo entre o início e chegada do sinal ao nó destino).

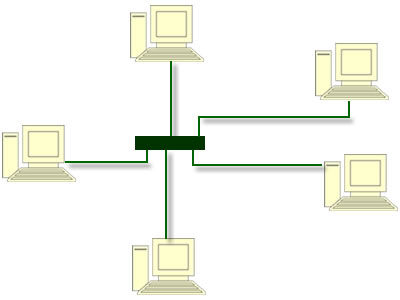

Estrela

A topologia em estrela utiliza um nó central (comutador ou switch) para chavear e gerenciar a comunicação entre as estações. É esta unidade central que vai determinar a velocidade de transmissão, como também converter sinais transmitidos por protocolos diferentes. Neste tipo de topologia é comum acontecer o overhead localizado, já que uma máquina é acionada por vez, simulando um ponto-a-ponto.

Malha

Esta topologia é muito utilizada em várias configurações, pois facilita a instalação e configuração de dispositivos em redes mais simples. Todos os nós estão atados a todos os outros nós, como se estivessem entrelaçados. Já que são vários os caminhos possíveis por onde a informação pode fluir da origem até o destino.

Topologia Lógica

A topologia lógica descreve o fluxo de dados através da rede. Os dois tipos de topologias lógicas mais comuns são o Broadcast e a passagem Token. Na primeira o nó envia seus dados a todos os nós espalhados pela rede (Ethernet). Já na passagem de Token, um sinal de Token controla o envio de dados pela rede (Token Ring).
